Lớp D vs Lớp AB : Câu trả lời trực tiếp cho hệ thống Line Array
Đối với hầu hết các hệ thống dàn line array được lắp đặt cố định và lưu diễn hiện đại, Loại D Bộ khuếch đại mảng dòng chuyên nghiệp nói chung là sự lựa chọn thiết thực hơn vì nó mang lại hiệu suất cao hơn, lượng nhiệt tỏa ra thấp hơn và khung gầm nhẹ hơn so với thiết kế Loại AB tương đương. Bộ khuếch đại loại AB vẫn giữ một vị trí trong một số thiết lập nhất định, đặc biệt khi giá đỡ ban đầu được chế tạo xung quanh cấu trúc liên kết đó hoặc khi kỹ sư đặc biệt ưa thích các đặc tính giảm chấn truyền thống ở tần số thấp.
Sự lựa chọn hiếm khi tuyệt đối trong thực tế. Hiệu suất, nhiệt độ và trọng lượng có xu hướng thiên về Lớp D, trong khi một số kỹ sư vẫn liên kết Lớp AB với độ mượt nhất định ở dải âm trung trên các thiết kế tủ cụ thể. Các phần bên dưới sẽ trình bày các lý do kỹ thuật đằng sau những khác biệt này để việc so sánh có thể được áp dụng cho một giàn khoan thực tế thay vì được coi là quy tắc chung.
Cách thức hoạt động của Bộ khuếch đại Line Array Loại D
A Bộ khuếch đại mảng dòng lớp D sử dụng các thiết bị đầu ra chuyển đổi tần số cao thay vì giai đoạn tuyến tính tiến hành liên tục. Tín hiệu âm thanh đến được chuyển đổi thành dạng chuyển mạch được điều chế độ rộng xung, các bóng bán dẫn đầu ra bật hoặc tắt hoàn toàn ở tần số chuyển mạch rất cao và bộ lọc thông thấp ở đầu ra sẽ tái tạo lại dạng sóng âm thanh được khuếch đại từ dạng chuyển mạch đó.
Tại sao thiết kế chuyển mạch lại giảm nhiệt
Bởi vì các thiết bị đầu ra dành phần lớn thời gian để bật hoặc tắt hoàn toàn nên rất ít năng lượng bị mất đi dưới dạng nhiệt trong quá trình chuyển đổi giữa các trạng thái đó. Đây là lý do cốt lõi khiến cấu trúc liên kết Loại D có thể đạt được con số hiệu suất trong phạm vi 85 đến 92 phần trăm ở công suất định mức, so với giai đoạn Loại AB tiêu tán phần công suất đầu vào lớn hơn đáng kể dưới dạng nhiệt thay vì truyền nó đến tải loa.
Lọc và phản hồi hiện đại
Các thiết kế Loại D ban đầu đôi khi mang tiếng là âm thanh kém tinh tế hơn so với các bộ khuếch đại tuyến tính, phần lớn là do tiếng ồn chuyển mạch và mạng lọc đơn giản hơn. Các thiết kế hiện tại sử dụng bộ lọc đầu ra đa thứ tự và vòng phản hồi chặt chẽ hơn, điều này đã thu hẹp đáng kể khoảng cách đó đối với các ứng dụng lưu diễn chuyên nghiệp.
Bộ khuếch đại lớp AB hoạt động như thế nào
Bộ khuếch đại Loại AB sử dụng một cặp bóng bán dẫn đầu ra được phân cực sao cho mỗi bóng bán dẫn dẫn hơn một nửa dạng sóng âm thanh, giúp tránh hiện tượng méo chéo liên quan đến hoạt động thuần túy Loại B trong khi vẫn hiệu quả hơn đáng kể so với giai đoạn Loại A dẫn liên tục trên toàn bộ dạng sóng.
Do các thiết bị đầu ra vẫn ở trạng thái tuyến tính dẫn điện một phần thay vì bật và tắt hoàn toàn nên giai đoạn Loại AB chuyển đổi phần lớn năng lượng đầu vào thành nhiệt, đặc biệt là ở mức đầu ra thấp hơn. Đây là lý do tại sao giá đỡ Loại AB dành cho mục đích sử dụng khi đi du lịch công suất cao có xu hướng mang bộ tản nhiệt lớn hơn và trọng lượng khung tổng thể cao hơn so với giá đỡ Loại D tương đương.
Hiệu quả trên phạm vi tải đầu ra
Hiệu suất không phải là một con số cố định, vì nó thay đổi tùy thuộc vào mức công suất định mức mà bộ khuếch đại thực sự cung cấp tại một thời điểm nhất định trong suốt buổi biểu diễn. Biểu đồ dạng đường bên dưới minh họa đường cong hiệu suất điển hình cho từng cấu trúc liên kết trên bốn điểm tải chung, từ một phần tư công suất định mức cho đến công suất định mức tối đa.
Mẫu hiệu suất điển hình trên tải đầu ra đối với cấu trúc liên kết Loại D và Loại AB, chỉ được hiển thị để so sánh chung
Tạo nhiệt và quản lý nhiệt
Nhiệt lượng tỏa ra ảnh hưởng trực tiếp đến cách làm mát giá đỡ bộ khuếch đại, mức độ ồn của quạt mà nó tạo ra gần khán giả hoặc micrô phát sóng cũng như mức độ tải mà nó đặt lên nguồn điện và điều hòa không khí tại địa điểm trong một buổi biểu diễn dài. Biểu đồ cột bên dưới hiển thị mức tản nhiệt gần đúng ở hai mức đầu ra cho mỗi cấu trúc liên kết, dựa trên số liệu hiệu suất được tham chiếu ở trên ở mức đầu ra định mức 1000 watt.
Tản nhiệt gần đúng tính bằng watt ở công suất định mức 500 và 1000 watt, chỉ hiển thị để so sánh chung
Trọng lượng và tính di động của giá đỡ bộ khuếch đại công suất du lịch
Trọng lượng quan trọng hơn trong chuyến lưu diễn so với những gì nó có thể xuất hiện lần đầu tiên, vì mỗi kg trong giá đỡ đều ảnh hưởng đến tải trọng trên đường, lập kế hoạch cho xe nâng và xe lăn cũng như nỗ lực thể chất của đội di chuyển thiết bị vào và ra khỏi địa điểm theo lịch trình chuyển đổi chặt chẽ. A khuếch đại công suất du lịch được chế tạo xung quanh các giai đoạn đầu ra Loại D thường cần một bộ tản nhiệt nhỏ hơn nhiều so với thiết bị Loại AB có đầu ra tương tự, điều này chuyển trực tiếp thành một khung máy nhẹ hơn.
So sánh trọng lượng khung gầm gần đúng cho số lượng kênh tương đương, được hiển thị chỉ để tham khảo chung
Những cân nhắc về đặc tính âm thanh và hệ số giảm chấn
Hệ số giảm chấn mô tả mức độ chặt chẽ của bộ khuếch đại điều khiển chuyển động hình nón loa khi tín hiệu dừng và đó là một trong những lý do khiến một số kỹ sư vẫn ưa thích các giai đoạn đầu ra Loại AB, vì một số thiết kế Loại AB trước đây có hệ số giảm chấn rất cao ở tần số thấp. Điều này có thể chuyển thành cấp thấp được kiểm soát chặt chẽ, chặt chẽ trên các thiết kế tủ cụ thể.
Bộ khuếch đại Loại D hiện đại được chế tạo để sử dụng cho các chuyến lưu diễn chuyên nghiệp đã thu hẹp phần lớn khoảng cách này thông qua thiết kế phản hồi và lọc đầu ra được cải tiến, đồng thời nhiều mẫu hiện tại hiện có khả năng cạnh tranh với các bộ khuếch đại Loại AB trong cùng các thử nghiệm chuẩn. Sự khác biệt thực tế trên một tủ Line Array nhất định thường phụ thuộc vào kiểu bộ khuếch đại cụ thể và thiết kế bộ lọc đầu ra của nó chứ không chỉ ở nhãn cấu trúc liên kết.

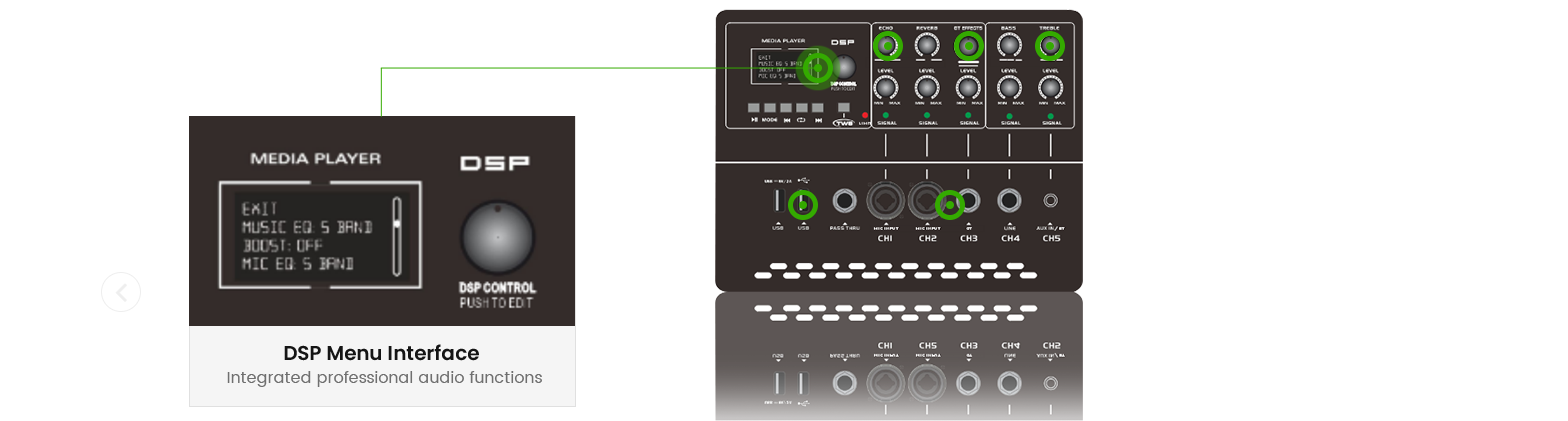

Tích hợp DSP trong Bộ khuếch đại Line Array chuyên nghiệp hiện đại
A Bộ khuếch đại mảng dòng DSP xây dựng quy trình xử lý tín hiệu kỹ thuật số trực tiếp vào khung bộ khuếch đại, xử lý các tác vụ như chọn điểm giao nhau, căn chỉnh thời gian giữa các thành phần mảng, giới hạn để bảo vệ các tủ được kết nối và điều chỉnh cài sẵn phù hợp với mô hình mảng dòng cụ thể. Sự tích hợp này làm giảm số lượng thiết bị xử lý bên ngoài riêng biệt mà dàn diễn viên cần mang theo và cấu hình trước buổi biểu diễn.
- Tích hợp sẵn các cài đặt trước chéo và cân bằng phù hợp với các mẫu tủ cụ thể
- Cài đặt căn chỉnh thời gian và độ trễ để phủ sóng mảng mạch lạc
- Mạch giới hạn và bảo vệ được điều chỉnh theo xếp hạng cuộn dây của trình điều khiển và giọng nói
- Giám sát từ xa trạng thái bộ khuếch đại trên một thiết bị được nối mạng
- Thu hồi cài đặt sẵn để chuyển đổi nhanh giữa các cấu hình hiển thị khác nhau
So sánh Lớp D và Lớp AB qua các yếu tố chính
Biểu đồ radar bên dưới sắp xếp cấu trúc liên kết Loại D và Loại AB theo năm yếu tố thực tế quan trọng đối với giàn dàn mảng đang hoạt động, sử dụng thang đo đơn giản từ 0 đến 10 để so sánh chung. Không có cấu trúc liên kết duy nhất nào dẫn qua mọi trục, đó là lý do tại sao lựa chọn đúng đắn phụ thuộc vào mức độ ưu tiên cụ thể của giàn khoan và địa điểm nhất định.
So sánh chung giữa năm yếu tố thực tế, dựa trên các đặc điểm điển hình được tham chiếu cho từng cấu trúc liên kết
Chọn Bộ khuếch đại Line Array chuyên nghiệp cho buổi hòa nhạc và chuyến lưu diễn
Chọn một bộ khuếch đại mảng dòng cho các buổi hòa nhạc và các công việc lưu diễn khác không chỉ liên quan đến việc so sánh các số liệu về quyền lực. Các điểm bên dưới bao gồm những gì có xu hướng quan trọng nhất khi bộ khuếch đại thực sự hoạt động bên trong trường hợp trên đường và di chuyển giữa các địa điểm.
- Công suất định mức và khoảng không so với thông số kỹ thuật của tủ line array được kết nối
- Các cài đặt trước DSP tích hợp phù hợp với kiểu tủ cụ thể đang được sử dụng
- Trọng lượng khung gầm và độ sâu của giá đỡ đối với các trường hợp trên đường đã được đưa vào sử dụng
- Thiết kế làm mát và độ ồn của quạt cho cả vị trí sân khấu và phía trước ngôi nhà
- Hỗ trợ giám sát và điều khiển từ xa qua mạng cho các giàn khoan lớn hơn
- Mạch bảo vệ phù hợp với tải trở kháng của mảng được kết nối
Ứng dụng trên khắp các địa điểm và môi trường
Những yêu cầu đặt ra đối với một Bộ khuếch đại mảng dòng chuyên nghiệp thay đổi tùy theo địa điểm và môi trường. Bảng bên dưới phác thảo các cài đặt triển khai phổ biến và những gì thường quan trọng nhất trong mỗi cài đặt.
| Địa điểm hoặc Môi trường | Nhu cầu âm thanh điển hình | Cân nhắc về bộ khuếch đại |
|---|---|---|
| Bộ khuếch đại chuyên nghiệp cho sân vận động | Công suất cao, vùng phủ sóng rộng | Khoảng không cao, điều chỉnh mảng điều khiển DSP |
| Bộ khuếch đại cho hệ thống âm thanh ngoài trời | Thời tiết thay đổi, khoảng cách ném xa | Quản lý nhiệt đáng tin cậy dưới nhiệt |
| Chuyến lưu diễn hòa nhạc và lễ hội | Tải vào và tải ra thường xuyên | Khung khuếch đại công suất du lịch nhẹ |
| Nhà thờ cúng | Sử dụng đều đặn hàng ngày, sản lượng vừa phải | Hiệu suất nhiệt ổn định, tiếng ồn quạt thấp |
| Công ty và Hội nghị | Ưu tiên độ rõ của giọng nói | Crossover và giới hạn DSP chính xác |
Chọn một Line Array Amplifier Manufacturer
So sánh nhiều hơn một nhà sản xuất bộ khuếch đại mảng dòng rất đáng để dành thời gian trước khi cam kết sử dụng tiêu chuẩn bộ khuếch đại trên toàn giàn vì đối tác phù hợp sẽ ảnh hưởng đến độ tin cậy và khả năng hỗ trợ lâu dài giống như các thông số kỹ thuật của biểu dữ liệu. Một số điểm thực tế có xu hướng phân biệt đối tác phù hợp với nhà cung cấp chung.
- Kinh nghiệm kỹ thuật trên cả cấu trúc liên kết Loại D và Loại AB
- Khả năng làm việc với một nhà cung cấp khuếch đại công suất chuyên nghiệp mối quan hệ qua nhiều lần sản xuất
- Theo dõi hồ sơ hỗ trợ các dự án âm thanh được lắp đặt và lưu diễn ở các loại địa điểm khác nhau
- Sẵn sàng cung cấp Bộ khuếch đại chuyên nghiệp OEM sắp xếp cho các thương hiệu xây dựng dòng sản phẩm của riêng họ
- Thông tin liên lạc rõ ràng về hỗ trợ cấu hình DSP và cập nhật chương trình cơ sở
- Kiểm soát chất lượng nhất quán trên các lô sản xuất
Giới thiệu về Ninh Ba Zhenhai Huage Electronics
Công ty TNHH Điện tử Zhenhai Huage Ninh Ba là một doanh nghiệp âm thanh chuyên nghiệp tích hợp nghiên cứu và phát triển, sản xuất và bán hàng, hoạt động với tư cách là Nhà sản xuất Bộ khuếch đại Line Array và Nhà máy Bộ khuếch đại Line Array Pro. Trong nhiều năm, công ty đã tập trung vào sản xuất bộ trộn âm thanh, bộ khuếch đại công suất hoạt động, micrô cũng như các linh kiện và thiết bị điện tử liên quan.
Công ty chuyên sản xuất Bộ khuếch đại Line Array tùy chỉnh và các sản phẩm liên quan, đồng thời tuân thủ phương pháp kinh doanh tập trung vào sản phẩm tốt, dịch vụ tốt và danh tiếng tốt trong nhiều năm. Các mối quan hệ hợp tác lâu dài, ổn định đã được xây dựng với các đối tác trong và ngoài nước, đồng thời cung cấp dịch vụ OEM cho các thương hiệu âm thanh xây dựng dòng sản phẩm của riêng mình. Với đội ngũ thiết kế, sản xuất và thử nghiệm chuyên nghiệp, các sản phẩm có thể được tùy chỉnh để phù hợp với yêu cầu cụ thể của khách hàng và các yêu cầu về hợp tác luôn được hoan nghênh.
Câu hỏi thường gặp
| Q1. Bộ khuếch đại mảng dòng là gì Đây là bộ khuếch đại công suất được thiết kế để điều khiển nhiều tủ loa dãy đường ghép nối với dòng điện, khoảng không và khả năng điều khiển cần thiết để có được vùng phủ âm thanh dài nhất quán. | Q2. Bộ khuếch đại nào là tốt nhất cho loa line array Bộ khuếch đại phù hợp phụ thuộc vào thiết kế mảng cụ thể, nhưng hầu hết các thiết lập hiện tại đều kết hợp tốt với bộ khuếch đại mảng đường truyền chuyên nghiệp Loại D bao gồm DSP tích hợp để điều chỉnh phân tần và mảng. |
| Q3. Bộ khuếch đại mảng dòng hoạt động như thế nào Họ lấy tín hiệu âm thanh ở mức đường truyền, áp dụng xử lý DSP chẳng hạn như cài đặt chéo và độ trễ, sau đó tăng tín hiệu lên mức điện áp và dòng điện cần thiết để điều khiển các tủ được kết nối. | Q4. DSP trong bộ khuếch đại công suất là gì DSP là viết tắt của xử lý tín hiệu số và bên trong bộ khuếch đại, nó thường xử lý các điểm giao nhau, căn chỉnh thời gian, giới hạn và điều chỉnh đặt trước cho một cấu hình mảng cụ thể. |
| Q5. Bộ khuếch đại lớp D là gì Bộ khuếch đại Loại D sử dụng các thiết bị đầu ra chuyển đổi tần số cao thay vì tầng tuyến tính dẫn điện liên tục, thường mang lại hiệu suất cao hơn và lượng nhiệt tỏa ra thấp hơn ở mức công suất nhất định. | Q6. Bất kỳ bộ khuếch đại nào cũng có thể cấp nguồn cho hệ thống line array Không đáng tin cậy, vì dãy dàn thường cần cung cấp đủ dòng điện, mạch bảo vệ và thường điều khiển DSP phù hợp với thiết kế tủ cụ thể và tải trở kháng. |
| Q7. Làm thế nào để bạn kết hợp một bộ khuếch đại với loa Việc so khớp bao gồm việc kiểm tra khả năng tương thích trở kháng, khoảng công suất định mức so với định mức loa và xác nhận mọi cài đặt trước DSP hoặc điểm phân tần được đề xuất từ thiết kế thùng loa. | Q8. Nên chọn trở kháng amply nào Bộ khuếch đại phải hỗ trợ trở kháng danh nghĩa của tải mảng đường truyền được kết nối, thường là 4 hoặc 8 ohm, đồng thời chừa đủ khoảng trống cho số lượng tủ được nối dây với nhau. |
