Giải thích về Bộ khuếch đại Class AB: Ưu, nhược điểm, hiệu quả và cách chọn một

một là gì Bộ khuếch đại lớp AB ?

Lớp AB là cấu trúc liên kết bộ khuếch đại kéo đẩy tuyến tính trong đó hai bóng bán dẫn đầu ra bổ sung dẫn điện trong hơn một nửa chu kỳ tín hiệu. Sự chồng chéo giữa nửa dương và nửa âm sẽ loại bỏ rãnh phân tần vốn là điểm yếu chính của hoạt động Loại B thuần túy, trong khi dòng điện phân cực duy trì ở mức đủ thấp để hiệu suất vẫn cao hơn Loại A. Kết quả là âm thanh analog trong, sạch với mức giảm nhiệt rất thực tế.

Góc dẫn hoạt động như thế nào

Hãy nghĩ về một chu kỳ của sóng hình sin âm thanh. Trong giai đoạn Loại A, bóng bán dẫn đầu ra dẫn toàn bộ 360 độ. Trong giai đoạn Loại B, thiết bị dương dẫn điện một nửa chu kỳ và thiết bị âm dẫn nửa chu kỳ còn lại, mỗi nửa khoảng 180 độ, giúp tiết kiệm năng lượng phân cực nhưng tạo ra khoảng cách nhìn thấy được khi tín hiệu vượt qua 0. Giai đoạn Loại AB được phân cực sao cho mỗi thiết bị dẫn điện trong khoảng từ 180 đến 220 độ, tùy thuộc vào cài đặt dòng tĩnh. Bởi vì cả hai thiết bị vẫn hoạt động nhẹ ở điểm giao nhau bằng 0, nên việc chuyển giao giữa hai thiết bị sẽ diễn ra suôn sẻ. Theo tổng quan của Wikipedia về các loại bộ khuếch đại công suất, Loại AB và Loại D đã thống trị thị trường âm thanh ít nhất kể từ năm 2010, trong đó AB được ưu tiên bất cứ khi nào độ méo và độ tuyến tính quan trọng hơn hiệu suất thô.

Tại sao điểm thiên vị lại quan trọng

Dòng tĩnh của giai đoạn Loại AB được thiết lập bởi mạng phân cực, thường là bộ nhân VBE hoặc bóng bán dẫn phân cực chuyên dụng được gắn trên cùng một bộ tản nhiệt với cặp đầu ra. Đặt nó quá thấp và sân khấu sẽ chuyển sang Loại B, chạy mát hơn nhưng tạo ra hiện tượng méo âm thanh chéo. Đặt nó quá cao và giai đoạn đạt đến Loại A, với âm thanh hay nhưng dòng điện không tải cao sẽ làm nóng tản nhiệt ngay cả khi ở chế độ im lặng. Một mô-đun được thiết kế tốt giữ độ lệch ổn định theo nhiệt độ, đó là lý do tại sao thiết kế nhiệt của tầng đầu ra và bộ tản nhiệt không thể tách rời khỏi lớp bộ khuếch đại.

Lớp AB vs Lớp A, B và D: Sự đánh đổi thực tế

Đây là thứ hạng quan trọng đối với quyết định mua hàng: Loại A có âm thanh trong trẻo nhưng không hiệu quả, Loại B hiệu quả nhưng quá méo đối với âm thanh, Loại D hiệu quả và nhỏ gọn nhưng bổ sung thêm các tạo phẩm chuyển mạch và Loại AB là sự thỏa hiệp hoạt động tốt nhất trên phạm vi rộng nhất của các ứng dụng loa. Nếu bạn đang chọn loại bộ khuếch đại cho một thiết kế mới hoặc một bản nâng cấp, thì Loại AB hiếm khi là lựa chọn sai lầm dưới vài trăm watt mỗi kênh.

Hãy xem xét một nhà sản xuất đang chế tạo một loa PA hoạt động 100 W. Tuyến Lớp AB cần một máy biến áp lớn hơn, tản nhiệt nhiều hơn và tủ nặng hơn. Lớp D cung cấp cùng một đầu ra với một phần nhiệt, nhưng chất lượng của bộ lọc đầu vào, bộ lọc nối đất và bộ lọc đầu ra hiện quyết định âm thanh. Đối với loa kiểm âm phòng thu và bộ khuếch đại nhạc cụ, sự lựa chọn thường thuộc về AB vì hoạt động của nó ở rìa cắt dễ tha thứ hơn và có tính âm nhạc hơn.

Đọc sự cân bằng cho người nói của bạn

Số hiệu quả bạn có thể lập kế hoạch xung quanh

Hiệu quả trực tiếp kiểm soát kích thước nguồn điện và khối lượng tản nhiệt. Đối với công suất đầu ra liên tục 100 W, giai đoạn Loại A hiệu suất 25% sẽ tiêu hao khoảng 300 W nhiệt, giai đoạn Loại AB hiệu suất 55% sẽ tiêu hao khoảng 82 W và giai đoạn Loại D hiệu suất 88% sẽ tiêu hao khoảng 14 W. Đây là lý do tại sao bộ khuếch đại Loại AB luôn cho cảm giác nặng hơn: kim loại đang thực sự hoạt động.

Ưu điểm và nhược điểm: Những gì bạn thực sự nhận được

Đối với hầu hết các loa công suất, bộ khuếch đại nhạc cụ và thiết kế hi-fi, Lớp AB vẫn là cách dễ dàng nhất để đạt được âm thanh tự nhiên mà không phải trả hóa đơn kỹ thuật của Lớp D. Hai chi phí thực sự là nhiệt và trọng lượng.

Lớp AB thắng

• Độ méo chéo thấp mà không cần mạch hiệu chỉnh phức tạp
• Hoạt động ổn định đối với tải loa phản ứng, không cần bộ lọc đầu ra
• Tha thứ cho việc cắt âm thanh ít khắc nghiệt hơn khi chạy quá tốc độ
• Cấu trúc liên kết đơn giản, có thể sửa chữa mà hầu hết các kỹ thuật viên dịch vụ đều biết rõ
• Độ ồn sàn thấp khi ghép nối với nguồn biến áp tuyến tính

Trường hợp loại AB khiến bạn phải trả giá

• Hiệu suất 45–65% nghĩa là 35–55% năng lượng đầu vào chuyển thành nhiệt ở mức vừa phải
• Tản nhiệt lớn hơn, máy biến áp nặng hơn và tủ lớn hơn
• Đầu ra mức cao liên tục yêu cầu quản lý và bảo vệ nhiệt có chủ ý

Trường hợp bộ khuếch đại Class AB vẫn là lựa chọn hàng đầu

Bạn vẫn tìm thấy Class AB bên trong loa kiểm âm phòng thu chuyên nghiệp, thùng loa PA cỡ trung, bộ khuếch đại guitar cao cấp và nhiều bộ khuếch đại tích hợp tại nhà. Hệ số giảm chấn của nó đối với trình điều khiển âm trầm thường cao hơn thiết kế Loại D trung bình, mang lại hoạt động tần số thấp được kiểm soát chặt chẽ. Vì âm thanh giảm dần khi quá tải nên Class AB thường được mô tả là có tính nhạc hơn trong các tình huống chơi và hát thực tế.

Đối với các nhà thiết kế, làm việc với một giai đoạn công suất đã biết sẽ giúp dự đoán được phần còn lại của hệ thống. Đây là một lý do mô-đun khuếch đại âm thanh nâng cao chất lượng âm thanh trong hệ thống loa chủ yếu thông qua tính tuyến tính nhất quán và khả năng giảm chấn ổn định hơn là thông số kỹ thuật hào nhoáng. Một câu hỏi riêng biệt nhưng không kém phần thực tế là cách các mô-đun bộ khuếch đại phản ứng với các trở kháng loa khác nhau ; Thiết kế loại AB thường ổn định ở mức 4 hoặc 8 ohm nếu nguồn điện và bảo vệ được đánh giá chính xác. Trước khi chọn bất kỳ bảng nào, nó cũng giúp xem xét mô-đun âm thanh trong loa công suất thực sự chứa những gì , do đó tầng công suất, tầng tiền khuếch đại và các chức năng DSP được chọn làm một hệ thống mạch lạc.

Xây dựng một loa được hỗ trợ xung quanh lớp AB: Phù hợp với mô-đun giao diện người dùng

Một tầng đầu ra chỉ bằng một nửa bộ khuếch đại. Mô-đun mặt trước điều khiển khuếch đại, cân bằng, trộn và bảo vệ, các chức năng mà người dùng thực sự chạm vào. Khi sân khấu Loại AB là một phần của loa được cấp nguồn, mô-đun chức năng tương tự thường là con đường trực tiếp nhất vì nó không có độ trễ, chi phí thấp và có thể được cắt bớt bằng chiết áp đơn giản.

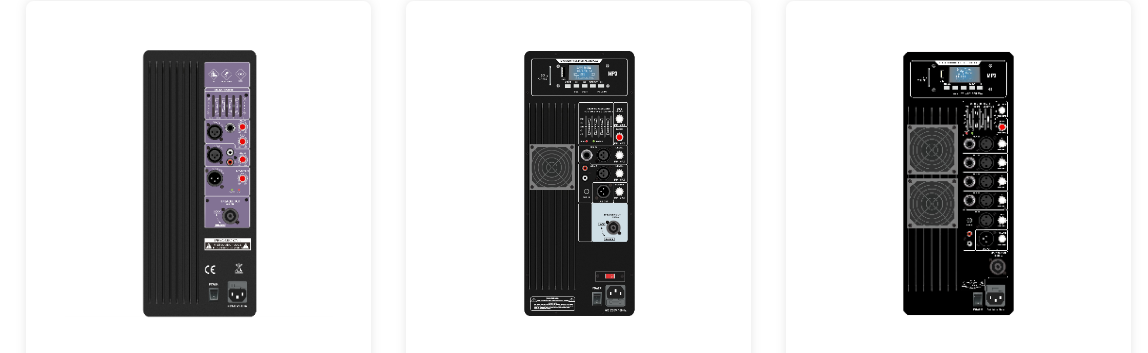

Đối với thiết kế hai chiều hoặc toàn dải với giai đoạn đầu ra Loại AB, pl1 mô-đun điều khiển EQ treble và bass cho bộ khuếch đại Class AB mang lại khả năng định hình giai điệu đơn giản cộng với đầu ra hỗn hợp. Nếu loa cũng bao gồm đầu vào micrô, phổ biến trong PA di động và loa lắp đặt, thì Mô-đun đầu vào mic và đường truyền cân bằng pl35 với bộ cân bằng đồ họa 5 băng tần thêm điều hòa kênh và EQ 5 băng tần âm nhạc. Đối với bộ trộn công suất đơn giản hoặc loa cột, Bộ cân bằng đồ họa 5 băng tần pl3 với mô-đun hiệu ứng mic kết hợp EQ và tiếng vang trên một bảng nhỏ gọn.

Bán buôn PL3: Bộ cân bằng đồ họa 5 băng tần và hiệu ứng Mic ngang Chức năng tương tự Như Trung Quốc PL3: Bộ cân bằng đồ họa 5 băng tần và Mô-đun chức năng tương tự ngang hiệu ứng Mic dành cho các nhà cung cấp và công ty Bộ khuếch đại Class AB, Zh... Xem sản phẩm →

Bán buôn PL35: Bộ cân bằng đồ họa 5 băng tần và đầu vào mic cân bằng theo chiều ngang Như Trung Quốc PL35: Bộ cân bằng đồ họa 5 băng tần và đầu vào micrô cân bằng Mô-đun chức năng tương tự ngang dành cho các nhà cung cấp Bộ khuếch đại lớp AB và... Xem sản phẩm →

Bán buôn PL1: Mô-đun chức năng tương tự ngang điều khiển Treble và Bass EQ cho Như Trung Quốc PL1: Mô-đun chức năng tương tự ngang điều khiển Treble và Bass EQ dành cho các nhà cung cấp và công ty Bộ khuếch đại Class AB, Zhenhai Huage p... Xem sản phẩm →

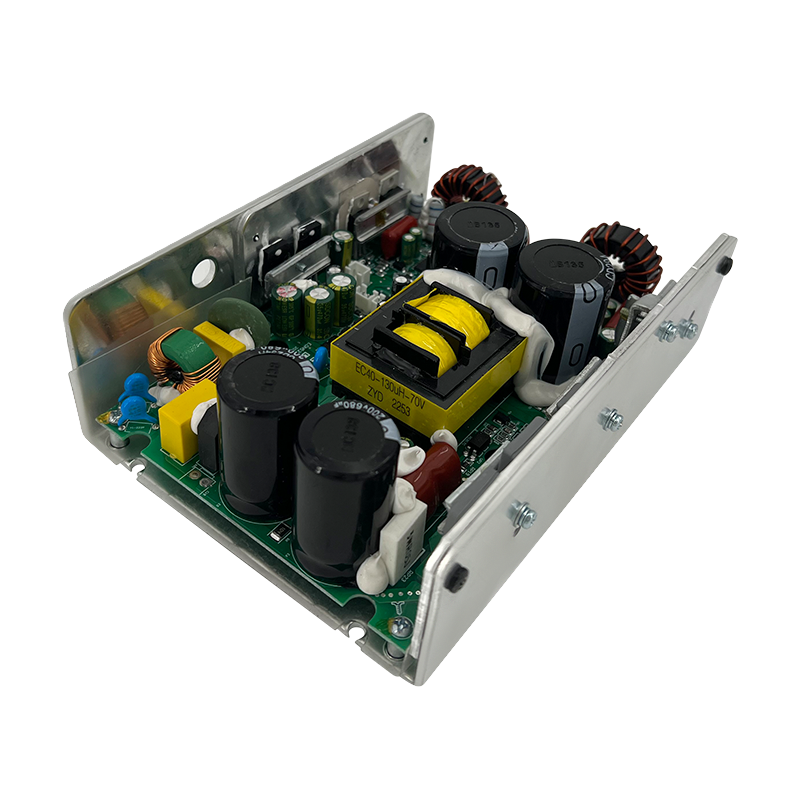

Các mô-đun này được thiết kế cho các hệ thống khuếch đại Loại AB vì chúng giả định giai đoạn đầu vào tuyến tính, sạch sẽ với trở kháng có thể dự đoán được. Giai đoạn nguồn, máy biến áp và tản nhiệt vẫn cần được chọn cho mức đầu ra mục tiêu và kích thước vỏ bọc của bạn. Đối với các sản phẩm có công suất cao hơn, nhiều nhà sản xuất chuyển sang giai đoạn công suất Loại H với nguồn cung cấp tuyến tính khi họ muốn duy trì đặc tính tương tự ở đầu ra lớn hơn hoặc chuyển sang mô-đun Loại D với nguồn cung cấp cộng hưởng LLC khi trọng lượng và nhiệt là những yếu tố hạn chế.
